玻璃管液位計

FX-UGB型玻璃管液位計是按原化工部HG5-227-80標準的就地式液位測量?jī)x表，也稱作HG5型液位計。它主要用于直接顯示各種罐、塔、槽、箱等容器內介質液位的高度。玻璃管液位計是根據...

在線咨詢全國熱線
18915198233

FX-UGB型玻璃管液位計是按原化工部HG5-227-80標準的就地式液位測量?jī)x表，也稱作HG5型液位計。它主要用于直接顯示各種罐、塔、槽、箱等容器內介質液位的高度。玻璃管液位計是根據連通器原理的一種就地式液位測量?jī)x表，具有讀數準確結構簡單，維修方便、經久耐用等特點。
產品特點：
1.直讀式儀表，讀數準確。
2.結構簡單，維修方便。
3.經久耐用。
結構原理：

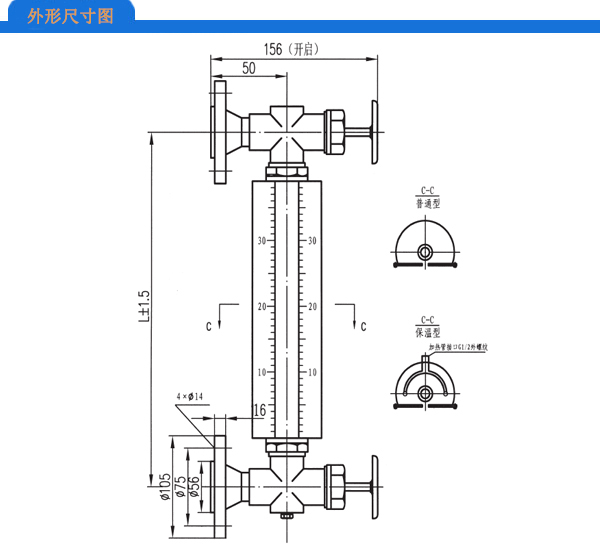

　　儀表上下閥都裝有PN1.6MPa，DN20的法蘭。通過焊接在容器上的法蘭，與容器組成連通器，透過玻璃管就可直接顯示容器內介質液位的高度。
　儀表兩端均裝有針形閥，針形閥內裝有鋼球，當玻璃管因事故而破裂時，鋼球在容器壓力作用下自動關閉針形閥通道，以防止容器內介質外流，免除隱患。

技術參數：
1.測量范圍（安裝中心距L）：300、500、600、800、1000、1200、1400、1700、2000mm
2.工作壓力：≤1.6MPa
3.材質：碳鋼、不銹鋼
4.工作溫度：≤200℃
5.連接法蘭標準：HGJ46-91 PN1.6 DN20突面
6.其它法蘭標準如JB/T、GB、ANSI等，請用戶注明。
7.伴熱蒸汽壓力：≤0.6MPa
8.蒸汽夾套接頭：G1/2"外螺紋
9.鋼球自封壓力：≥0.2Mpa
玻璃管液位計選型表：

FX-UGB	玻璃管液位計
代碼	接液材質
C F L P	碳鋼 304不銹鋼 316不銹鋼 PP（防腐）
代碼	安裝方式
D G	法蘭連接DN20、DN25（標注法蘭尺寸）螺紋連接G3/4”
代碼	壓力等級
1 2	PN 1.O PN 1.6
測量范圍	□□mm
