阻旋式料位開關

FX-UZXK阻旋式料位開關是采用微電機經減速后，帶動檢測葉片以5-6轉/分的轉速旋轉的。當被測物料的料位上升使葉片的轉動受到阻礙時，檢測機構便圍繞主軸產生旋轉位移。此位移使其...

在線咨詢全國熱線
18915198233

FX-UZXK系列阻旋式料位開關是采用微電機經減速后，帶動檢測葉片以5-6轉/分的轉速旋轉的。當被測物料的料位上升使葉片的轉動受到阻礙時，檢測機構便圍繞主軸產生旋轉位移。此位移使其中一個微動開關動作發出有料信號，隨后另一個微動開關動作，切斷電機電源使其停轉。只要料位不變此種狀態便將一直保持下去。當料位下降檢測葉片失去阻擋時，檢測機構便依靠彈簧拉力恢復原態。首先一個微動開關動作接通電機電源，使其旋轉，隨后另一個微動開關動作發出無料信號，只要沒有物料阻擋檢測葉片的轉動，此種狀態也將一直保持下去。
阻旋式全密封料位開關采用擺動式傳動系統。電機底座通過彈簧拉住，當系統沒有受阻時，電機轉動，帶動檢測葉片，檢測物料。檢測板受阻時，使主軸受阻而靜止，電機繼續運行，使電機底座拉動彈簧，壓下微動開關，發出有料信號，同時切斷電機電源，電機停止工作。當物位下降時檢板阻力消失，系統在彈簧的拉力下復位，微動開關恢復原始狀態，使電機轉動，同時發出無料信號。
阻旋式料位開關廣泛應用于冶金、化工、石油、電力、食品、造紙、煤炭、建材、醫藥等領域料位的報警和控制和高塵、防爆等特殊環境。
產品特性：
1.全新的結構設計，耐銹蝕、防潮、防塵;
2.機械過載保護裝置;
3.不同比重檢測葉片;
4.高溫型可在≤300℃的物料環境下使用。
技術參數：
1.電源：220VAC/110VAC/24VAC 50Hz/60Hz
2.功率：3W
3.觸點容量：8A /250VAC SPDT
4.工作溫度：-10~80℃（特殊訂制高可達400℃，原裝進口可達1000℃）
5.葉片轉速：逆時針1rpm
6.旋轉力矩：1N.m
7.適用物料比重：≥0.4g/cm3
8.防護等級：IP65
9.葉片材質：SUS304
10.出線口:M20×1.5

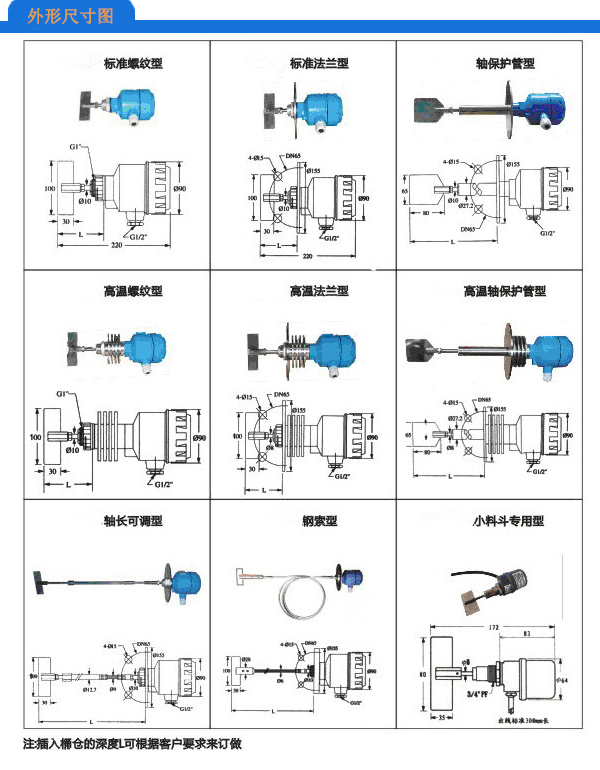

阻旋式料位開關選型表：

FX-UZXK	阻旋式料位開關
代碼	安裝方式
C D	側裝頂裝
代碼	葉片形式
B X	擺動葉片旋轉葉片
代碼	安裝方式
L F	螺紋法蘭
代碼	探桿形式
G L	桿式纜式
代碼	供電方式
A D	AC220V DC24V
B	防爆
探桿長度	□□□mm
