雙金屬溫度計

WSS系列雙金屬溫度計是一種測量中低溫度的現場檢測儀表，把兩種線膨脹系數不同的金屬組合在一起，一端固定，當溫度變化時,兩種金屬熱膨脹不同，帶動指針偏轉以指示溫度，可以直...

在線咨詢全國熱線
18915198233

WSS系列雙金屬溫度計是一種測量中低溫度的現場檢測儀表，把兩種線膨脹系數不同的金屬組合在一起，一端固定，當溫度變化時,兩種金屬熱膨脹不同，帶動指針偏轉以指示溫度，可以直接測量各種過程中的-80℃～+500℃范圍內的液體、蒸汽和氣體介質的溫度。廣泛應用于石油、化工、機械、冶金、發電、船舶、食品、制藥等工業和科研部門。
工作原理：
雙金屬溫度計是基于繞制成環形彎曲狀的雙金屬片，并把它裝在保護套管內，其中一端固定，稱為固定端，另一端連接在一根細軸上，稱為自由端。在自由端線軸上裝有指針。當溫度發生變化時，感溫器件的自由端隨之發生轉動，帶動細軸上的指針產生角度變化，在標度盤上指示對應的溫度。
技術參數：
1.執行標準：JB/T8803-1998　GB3836-83
2.標度盤公稱直徑：60mm、100mm、150mm；
3.精度等級：1.5、1.0；
4.熱響應時間：≤40S；
5.防護等級：IP55；
6.角度調整誤差：角度調整誤差應不超過其量程的1.0%；
7.回差：回差應不大于基本誤差限的值；
8.重復性：重復性上限范圍應不大于基本誤差限值的1/2。
量程選擇：

-80~40℃	-40~80℃	0~50℃
0~100℃	0~150℃	0~200℃
0~300℃	0~400℃	0~500℃

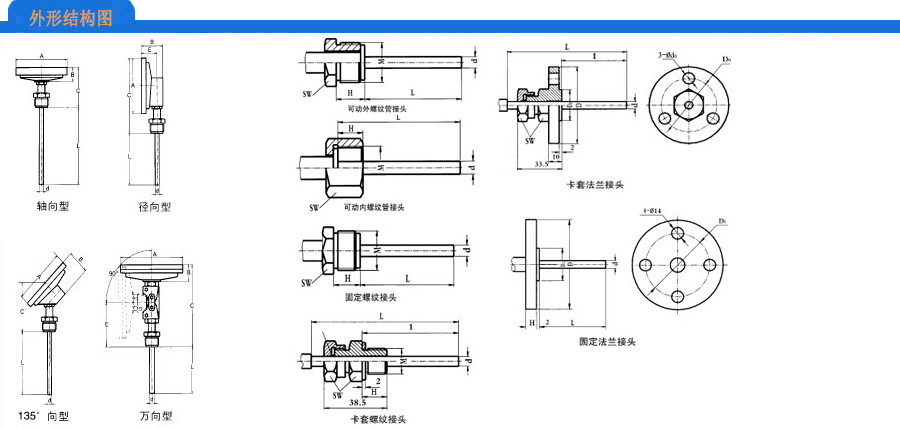

雙金屬溫度計選型表：

WSS	雙金屬溫度計
代碼	表盤直徑
3 4 5	ф60mm ф100mm ф150mm
代碼	表盤方向
0 1 8	軸向徑向萬向
代碼	安裝固定裝置
0 1 2 3 4 5 6	無固定裝置可動外螺紋可動內螺紋固定螺紋固定法蘭活動螺紋活動法蘭
代碼	保護管直徑
6 8 1 W1 W2 T	Φ6 Φ8 Φ10 外套管Φ12 外套管Φ16 其它要求訂貨時說明
代碼	插入深度
□□	L=□□□mm（直接標出）
代碼	保護管材質
1 3 6 H T	1Cr19Ni9Ti 304 316 哈氏合金C 其它材質訂貨時說明
量程	-□□□~□□□℃或0~□□□℃
