鉑銠熱電偶

WR系列鉑銠熱電偶又稱為貴金屬熱電偶是一種工業現場常用的耐腐溫度測量傳感器，偶絲采用鉑銠為偶絲，耐高溫管做套管，用于chao高溫場合溫度測量。通常與顯示儀表、記錄儀和數字...

在線咨詢全國熱線
18915198233

WR系列鉑銠熱電偶又稱為貴金屬熱電偶是一種工業現場常用的耐腐溫度測量傳感器，偶絲采用鉑銠為偶絲，耐高溫管做套管，用于chao高溫場合溫度測量。通常與顯示儀表、記錄儀和數字調節儀等二次儀表配合使用，用于溫度的測量顯示與控制。廣泛應用于粉末冶金、真空爐、冶煉爐、煉鋼爐、工業鹽浴爐、燒結光亮爐等工業中。
鎧裝熱電偶根據電偶的熱電效應，兩個不同導體（兩根不同材質的偶絲）組成回路，測量端與冷端在溫度變化時會產生熱電勢，利用物質在溫度變化時，工作儀表便顯示mV值所對應的溫度值。直接測量各種過程中-200℃~1800℃范圍內腐蝕性介質的溫度。測量精度高、穩定性好。

技術參數：
分度號：S、R、B
允差范圍：K、N、E、J：±（2.5℃±0. 75%︱t︱）
T：±（1.0℃±0. 75%︱t︱）
S、R、B：±（1.5℃±0. 25%︱t︱）

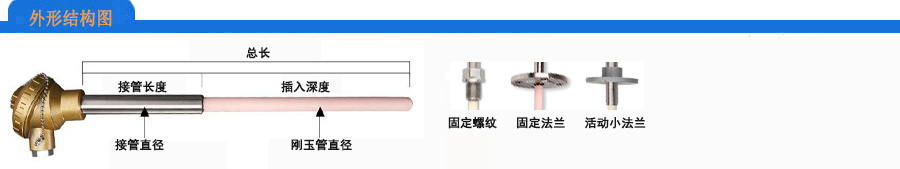

安裝方式：螺紋或法蘭；固定或活動
接線盒：防水、防爆
執行標準：IEC584、IEC1515、GB/T16839-1997、JB/T5582-1991
鉑銠熱電偶選型表：

W	溫度儀表
R	熱電偶
代碼	分度號
P Q R	S型（鉑銠10-鉑）高1600℃ R型（鉑銠13-鉑）高1600℃ B型（鉑銠30-鉑銠6）高1800℃
K	鎧裝式
代碼	熱電偶對數
無 2	單支雙支
代碼	安裝固定裝置
1 2 3 4 5	無固定裝置固定螺紋活動螺紋固定法蘭活動法蘭
代碼	接線盒形式
3	防水接線盒
代碼	保護管直徑
0 1 2 T	Φ16 Φ20 Φ25 其它要求訂貨時說明
K	內芯結構鎧裝
代碼	總長：□□□mm（數字標注）
代碼	插深：□□□mm（數字標注）
代碼	電氣接口
M N G	M20*1.5 NPT1/2 G1/2
代碼	保護管材質
R G3 G9 G2 T	剛玉管 GH3030 GH3039 G214 其它材質訂貨時說明
