德?tīng)査土髁坑?jì)

FX-LGBD德?tīng)査土髁坑?jì)是均速管流量計的一種（又稱笛形均速管流量計），是根據皮托管測速原理發展起來的一種差壓流量檢測式元件，它輸出為差壓信號，與測量差壓的儀器儀表配...

在線咨詢全國熱線
18915198233

FX-LGBD德?tīng)査土髁坑?jì)是均速管流量計的一種（又稱笛形均速管流量計），是根據皮托管測速原理發展起來的一種差壓流量檢測式元件，它輸出為差壓信號，與測量差壓的儀器儀表配套使用，可準確測量多種液體、氣體和蒸汽的流量，并以其精度高、壓力損失小、安裝方便等優點逐漸取代孔板和其它檢測元件，在動力工業（包括核工業）、化學工業、石油和金屬冶煉等工業中獲得廣泛應用。

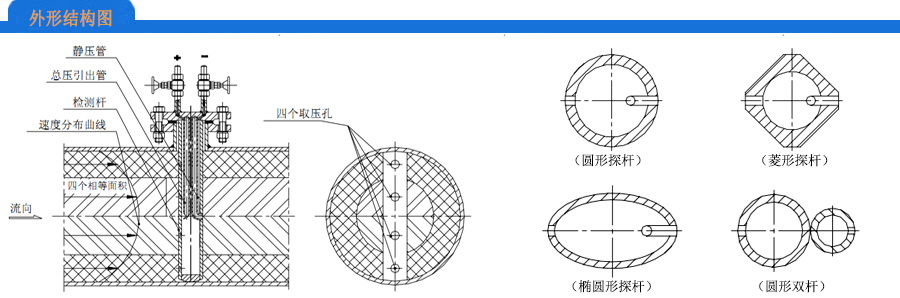

德?tīng)査髁坑?jì)為菱形型探桿截面，全壓孔在測量桿前段，靜壓空在桿壁后端。適用于：風量、水、蒸汽、煤氣、煙氣、氧氣、氮?dú)?、氫氣等介質的測量。由于其插入式安裝方式，因此在大口徑管道流體流量測量測量時安裝非常方便，并且在方管管道流體測量中也能夠獲得廣泛應用。
工作原理：
當流體流過探頭時，在其前部產生一個高壓分布區，高壓分布區的壓力略高于管道的靜壓。根據伯努利方程原理，流體流過探頭時速度加快，在探頭后部產生一個低壓分布區，低壓分布區的壓力略低于管道的靜壓。流體從探頭流過后在探頭后部產生部分真空，并在探頭的兩側出現旋渦。均速流量探頭的截面形狀、表面粗糙狀況和低壓取壓孔的位置是決定探頭性能的關鍵因素。低壓信號的穩定和準確對均速探頭的精度和性能起決定性作用。德?tīng)査途倭髁刻筋^能檢測到由流體的平均速度所產生的平均差壓。德?tīng)査途倭髁刻筋^在高、低壓區有按一定準則排布的多對取壓孔，使準確測平均流速成為可能.
技術參數：
1、公稱壓力：25mm≤DN≤6000mm
2、公稱壓力：PN≤25MPa
3、介質溫度：t≤650℃
4、精度等級：1級，1.5級，2.5級

均速管流量計選型表：

FX-LGB	均速管流量計
代碼	節流類型
A W D	阿牛巴流量傳感器威力巴流量傳感器德?tīng)査土髁總鞲衅?/span>
代碼	管道口徑
25 … 6000	DN25 … DN6000
代碼	工作溫度
2 5	≤200℃ ≤500℃
代碼	工作壓力
1 2 3 4 5	PN1.6 PN2.5 PN4.0 PN6.3 PN16
代碼	安裝方式
1 2 3 4	螺紋連接法蘭連接管段式帶補償法蘭球閥式
代碼 F H	安裝方式法蘭式焊接式
代碼	安裝附件（可復選）
0 1 2 3	無 截止閥三閥組冷凝罐
代碼	測量附件（可復選）
C L Y W	差壓變送器流量積算儀壓力傳感器（壓力補償用）溫度傳感器（溫度補償用）
注：所有差壓式流量計需要提供完整數據：被測介質、管道口徑、流量范圍、工作溫度、工作壓力等，以便出具節流裝置計算書。
